Alzamiento de cuerda eléctrico de alambre de la fuente profesional de la fábrica de China
Breve descripción
El tipo alzamiento eléctrico de CD/MD de la cuerda de alambre es una clase de pequeño equipo de elevación, que se fija en el haz del torno, usado para levantar mercancías o para la grúa, la grúa de pórtico, la grúa voladiza y otras empresas industriales y mineras de la grúa.
El peso de elevación del solo alzamiento eléctrico de la cuerda de alambre de la velocidad es 0.5-32 toneladas, el nivel de trabajo es M3 y M4.
El uso del alzamiento de cuerda de alambre
El alzamiento usado siempre en las plantas siderúrgicas pesadas, plantas rodantes, minas, plantas de papel, plantas de la pulpa de Paper&, plantas del cemento, centrales eléctricas, poder hidroeléctrico, molinos de tubo, eliminación de residuos, metalurgia, transite del carril, automóviles, industria de la comida/del producto farmacéutico.
Características principales
* CD1 modelo, alzamiento de cuerda eléctrico de alambre MD1 es un equipo de elevación pequeño, que se puede montar en la sola grúa del haz, del puente, del pórtico y del brazo.
* con la modificación leve, puede también ser utilizado como torno.
* es ampliamente utilizado en las fábricas, minas, puertos, almacenes, los almacenes y las tiendas del cargo, esenciales en el aumento de rendimiento laboral y la mejora de condiciones de trabajo.
* el alzamiento eléctrico modelo CD1 tiene solamente velocidad normal, que puede satisfacer el uso normal.
* el alzamiento eléctrico modelo MD1 proporciona dos velocidades: velocidad y de poca velocidad normales. En un de poca velocidad, puede hacer el cargamento exacto y la descarga, el mounding de la caja de la arena, mantenimiento de máquinas-herramientas. etc.
Parámetros técnicos
| Modelo |
Capacidad de elevación (t) |
Altura de elevación (m) |
Velocidad de elevación (m/min) |
Velocidad de funcionamiento (m/min) |
Tipo de la cuerda de alambre |
Cuerda de alambre de Dia.of (milímetros) |
Emito el tipo de la pista |
Deber de trabajo |
Motor de elevación |
| Poder (kilovatios) |
R.P.M (r/min) |
Fuente de alimentación |
| CD1-0.25 |
0,25 |
3-9 |
8 |
20 |
6*19 |
3,6 |
16-22b |
M3 |
0,4 |
1380 |
220-440V 50/60HZ 3Phase |
| CD1-0.5 |
0,5 |
6-12 |
8 |
20 |
6*37+1 |
4,8 |
16-28b |
M3 |
0,8 |
1380 |
| CD1-1 |
1 |
6-30 |
8 |
20 |
6*37+1 |
7,4 |
16-28b |
M3 |
1,5 |
1380 |
| CD1-2 |
2 |
6-30 |
8 |
20 |
6*37+1 |
11 |
20a-32c |
M3 |
3 |
1380 |
| CD1-3 |
3 |
6-30 |
8 |
20 |
6*37+1 |
13 |
20a-32c |
M3 |
4,5 |
1380 |
| CD1-5 |
5 |
6-30 |
8 |
20 |
6*37+1 |
15 |
25a-63c |
M3 |
7,5 |
1380 |
| CD1-10 |
10 |
6-30 |
7 |
20 |
6*37+1 |
15 |
25a-63c |
M3 |
13 |
1400 |
| CD1-16 |
16 |
6-30 |
3,5 |
20 |
6*37+1 |
15 |
45a-63c |
M2 |
13 |
1400 |
| CD1-20 |
20 |
6-30 |
3,5 |
20 |
6*37+1 |
20 |
50a-63c |
M2 |
13 |
1400 |
Notas
A. La altura de elevación estándar es 6, 9, 12, 18, 24, 30 y 36 metros.
B. La velocidad de elevación puede ser sola velocidad o velocidad doble, incluso con varias velocidades con los inversores de la frecuencia.
C. El carril conveniente para el alzamiento del bajo-espacio libre es H-tipo carril, y el Yo-tipo carril está también disponible.
D. El laborear recomendado de la cuerda de esta clase de alzamiento es 2/1, 4/2 o 4/1.
E. La velocidad que viaja normal es 20m/min, y 12,5, 16, 25, 30, 45m/min por la petición.
F. El indicador normal del carril de la doble-viga es 1200, 1500, 1800, 2100 y 2300m m.

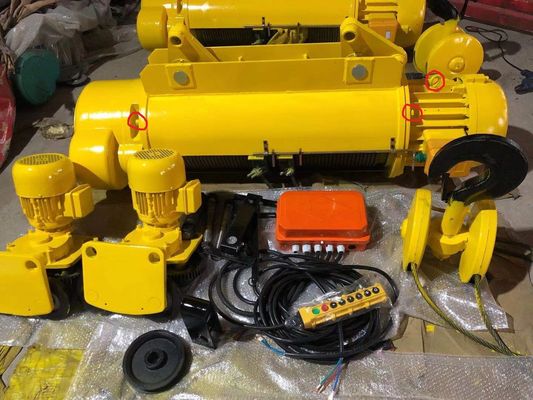

Detalles principales de las piezas
> Motor: El motor del alzamiento es un tipo motor de la forma cónica del rotor con el frenado; es uno de los mejores motores de la calidad, que tiene esfuerzo de torsión de la cebada bigg er, así que puede ser adaptado a la mudanza con frecuencia, el esfuerzo de torsión máximo es 2.4-3 veces que el esfuerzo de torsión clasificado.
> Caja de engranajes: La caja de engranajes del alzamiento ha tratado especialmente los engranajes para la alta resistencia de desgaste. Cada montaje del eje adaptado se apoya en los rodamientos de la bola o de rodillos, para asegurar liso, operación de la bajo-fricción.
> Cuerda de alambre: Alzando cuerdas cumpla con los estándares exportadores. La cuerda principal tomada por el tambor no se desliza de lado cuando es floja. El factor de seguridad, en la resistencia a ruptura nominal de la cuerda es seis.
> Tambor de cuerda: Tambor de alzamiento acanalado, tubo sin soldadura de la longitud adecuada que se herirán en una capa y al eproper del provid
la ayuda para que la cuerda minimice desgaste abrasivo se proporciona. El eje del tambor resuelve en los rodamientos para asegurar buen funcionamiento.
> Sistema que controla del aparato eléctrico: El alzamiento modelo CD1 y MD1 se compone de la caja del contactor, interruptor que controla, limitador del atajo, el voltaje de trabajo del interruptor que controla es 380V, 36V o 24V (voltaje de la seguridad).
> Guía de cuerda: La guía de cuerda está por la mitad dos, asegurando accesibilidad fácil. Cerca el tambor totalmente de modo que la cuerda no pueda desenrollar incluso cuando el alzamiento está en la condición descargada. Las guías de cuerda de nuestra compañía son espesar y dilataron, de modo que no sea fácil ser dañado.
> Gancho: El bloque de gancho se prueba hasta el 150% de a carga plena antes de asamblea.
Introducción del escrito de la compañía
Chongqing Shanyan Crane Machinery Co. , Ltd. Se ha establecido desde 1991, y ha ejecutado siempre la política de negocio de “prioridad de la calidad, el cliente primero, la reputación primero, y el servicio sincero”. Con los productos de alta calidad, los precios razonables, la entrega oportuna, y el buen servicio post-venta ha ganado la confianza y la ayuda de la mayoría de usuarios. Con un mejor equipo técnico y una gestión científica avanzada, la escala de las ventas de la compañía se está ampliando constantemente. Nuestros productos no sólo se venden bien en 28 provincias y ciudades nacionalmente, pero buenos contactos comerciales también por todo el mundo establecidos con los clientes extranjeros. Nuestra compañía ha formado gradualmente combinar el negocio y el comercio, el modelo comercial todo en uno de la producción, la fuente, las ventas y el servicio, que pueden proveer de usuarios los servicios convenientes y eficientes del lleno-proceso, que ganaron alabanza de todas partes del mundo con los productos de alta calidad.
Demostración de la fábrica
