Datos del producto:
Pago y Envío Términos:
|
Nombre de producto: | Carro corriente superior del extremo viga europea del estilo de la sola de la grúa | Tipo: | Estilo europeo |
---|---|---|---|
Viga: | Sola viga | Viaje: | Funcionamiento superior |
Uso: | Grúa de arriba de tipo europeo | servicio de la Después-venta proporcionado: | Dirige disponible para mantener la maquinaria en ultramar, ayuda en línea, ningún servicio de ultram |
Alta luz: | grúa de arriba del carro del extremo,carro del extremo de la grúa |

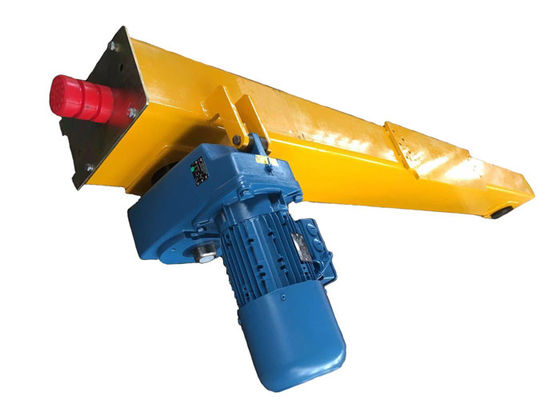

Carro de funcionamiento del extremo del estilo del solo top europeo de la viga de la grúa
Descripción de producto:
El carro de funcionamiento del extremo del estilo del solo top europeo de la viga de la grúa es un equipo de elevación popular y rentable usado en una variedad de campos y de sectores, tales como fabricación, minning, industria química y acerías. La grúa de arriba viene en cuatro configuraciones principales, incluyendo viga sola/doble, el carro del extremo, el funcionamiento superior y el sistema underhung. Nuestras grúas de arriba se pueden también modificar para requisitos particulares diseñadas y construidas para adaptarse a sus equipos de elevación especiales.
Parámetros técnicos del producto:
Modelo | Grúa | Rectangular Tubo de acero |
Tamaño de la rueda | Poder del motor (20m/min) |
Poder del motor (30m/min) |
S1 (milímetro) |
S2 (milímetro) |
W1 (milímetro) |
W2 (milímetro) |
EUS90-15 | 1.6t-7.5m | 150*150*6 | U90*60 | FA27-0.25KW | FA27-0.37KW | 1500 | 1300 | 400 | 550 |
EUS90-20 | el 1.6t-11.5m | 2000 | 1800 | 400 | 550 | ||||
EUS90-25 | el 1.6t-16.5m | 2500 | 2300 | 400 | 550 | ||||
EUS90-30 | el 1.6t-22.5m | 3000 | 2800 | 400 | 550 | ||||
EUS125-15 | los 3.2t-7.5m | 150*200*8 | U125*60 | FA27-0.37KW | FA27-0.55KW | 1500 | 1300 | 400 | 550 |
EUS125-20 | los 3.2t-11.5m | 2000 | 1800 | 400 | 550 | ||||
EUS125-25 | los 3.2t-16.5m | 2500 | 2300 | 400 | 550 | ||||
EUS125-30 | los 3.2t-22.5m | 3000 | 2800 | 500 | 650 | ||||
EUS125-35 | los 3.2t-28.5m | 3500 | 3300 | 600 | 750 | ||||
EUS160-15 | los 6.3t-7.5m | 150*250*8 | U160*70 | FA37-0.55KW | FA37-0.75KW | 1500 | 1200 | 400 | 550 |
EUS160-20 | los 6.3t-11.5m | 2000 | 1700 | 400 | 550 | ||||
EUS160-25 | los 6.3t-16.5m | 2500 | 2200 | 400 | 550 | ||||
EUS160-30 | los 6.3t-22.5m | 3000 | 2700 | 500 | 650 | ||||
EUS160-35 | los 6.3t-28.5m | 3500 | 3200 | 600 | 750 | ||||
EUS200-20 | el 12.5t-11.5m | 200*250*8 | U200*70 | FA47-0.75KW | FA47-1.1KW | 2000 | 1700 | 500 | 650 |
EUS200-25 | el 12.5t-16.5m | 2500 | 2200 | 500 | 650 | ||||
EUS200-30 | el 12.5t-22.5m | FA47-1.1KW | 3000 | 2700 | 600 | 750 | |||
EUS200-35 | el 12.5t-28.5m | 3500 | 3200 | 700 | 850 | ||||
EUS250-20 | el 16t/20t-11.5m | 200*300*8 | U250*80 | FA57-1.1KW | FA57-1.5KW | 2000 | 1600 | 500 | 650 |
EUS250-25 | el 16t/20t-16.5m | 2500 | 2100 | 600 | 750 | ||||
EUS250-30 | el 16t/20t-22.5m | FA57-1.5KW | 3000 | 2600 | 700 | 850 | |||
EUS250-35 | el 16t/20t-28.5m | 3500 | 3100 | 700 | 850 |
Instalación del producto:
Ponga la placa de conexión en el top del carro del extremo, alinee
Colocando a Pin Hole y poner los pernos de colocación flexibles de sobre
el holeφ10x30 en el agujero para fijar la placa de conexión. Conecte
la placa de conexión y el carro del extremo con el perno M16x70.
Prensa los dos transportes en los dos lados de ruedas y entonces
póngalo en el carro del extremo; Fije las ruedas con el eje y la manga del eje.
Fije el eje con el cristal de exposición del eje; Fije el cristal de exposición del eje con los pernos.
Instale el almacenador intermediario de goma sobre la placa del sello y después fijó la placa del sello sobre los dos extremos del carro del extremo con los pernos.
Esta pletina se utiliza para la instalación del soporte del colector actual en el sitio. Quite la pletina cuándo instalar el soporte del colector actual, soldando con autógena el soporte sobre la pletina y después fijar la pletina sobre el carro del extremo con los pernos.
