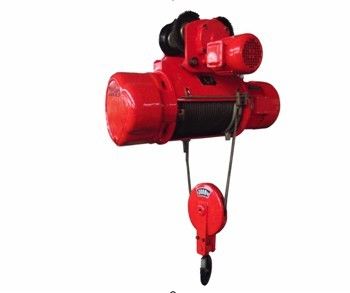

Herramientas de elevación 3 Ton Electric Wire Rope Hoist para la construcción
Breve descripción
El modelo eléctrico del alzamiento de cuerda de alambre CD1/MD1 tiene características de la operación compacta de la estructura, ligera, tamaño pequeño y fácil. Puede ser
utilizado no sólo en los carriles de arriba, pero también ser utilizado conjuntamente con muchos tipos de grúas eléctricas o manuales tales como
sola-grider grúa, la grúa doble-grider, la grúa voladiza y las grúas de pórtico etc. El alzamiento eletric MD1 modelo con el doble
velocidad de elevación que debe ser utilizada en caso de que durante donde el modelo CD1 del alzamiento no puede cumplir los requisitos para los abjustments finos
operaciones de la rescisión.
Usos presentados
1, utilizado extensivamente en fábricas, talleres, almacenes y muchas otras ocasiones para alzar los materiales directamente,
2, instalado en el haz recto o de la curva del Yo-acero de las grúas de la Solo-viga para levantar mercancías.
3, puede también ser utilizado así como el Doble-haz eléctrico del alzamiento, grúa de pórtico y las grúas de la matanza para alzar diversos artículos y así sucesivamente.
4, tiene tan muchos usos del appllication apenas para sus ventajas, por ejemplo: estructura apretada, operación conveniente, ligera, de par en par de uso común y así sucesivamente.
Guardapolvo eléctrico del alzamiento CD1
Compacto, ligero, seguro y confiable.
Los componentes y las piezas se aplican utilizado universal, compatibilidad fuerte.
Alta capacidad de elevación, mantenimiento fácil.
Operación fácil, operación constante de elevación exacta.
Motor de elevación del alzamiento eléctrico CD1
Para utilizar un rotor afilado esfuerzo de torsión que comienza más alto que frena el motor asincrónico. Ninguna necesidad más freno otra vez,
La carga de motor que guarda tarifa es el 25%, segura y confiable. Aislamiento de la clase B o de la clase F, grado IP44/IP54 de la protección del motor.
Alzamiento eléctrico CD1 que alza el reductor de velocidad
adopta el árbol fijo 3-GRADE inclinó la estructura de los engranajes, larga vida.
Los engranajes y el eje de engranaje hecho por el acero de aleación del tratamiento térmico, de alta resistencia
La caja, cubierta de caja hizo por el arrabio de alta calidad, rigor de la asamblea, buen sello
El reductor del engranaje se convierte para ser una sola parte, cargando y la descarga es extremadamente conveniente
Impulsión confiable, alta eficacia mecánica.
Función eléctrica de la protección del alzamiento CD1
Tiene el dispositivo arriba y abajo del procedimiento proteger el corte del fuego que limita el tapón.
Para asegurar la operación segura del alzamiento eléctrico, los componentes eléctricos tienen larga vida, utilizan confiable
También tiene dispositivo al prevente que coincide el top.
Cuerda de alambre eléctrica del alzamiento CD1
Para adoptar GB/T 20118-2006 (6 * 37 + 1) cuerda de alambre de elevación, asegurar usar durable.
Dispositivo eléctrico de la operación del alzamiento CD1
Operación flexible, tiene maneras teledirigidas atadas y inalámbricas de la manipulación dos.
Configuración técnica
| Modelo |
Capacidad de elevación (t) |
Altura de elevación (m) |
Velocidad de elevación (m/min) |
Velocidad de funcionamiento (m/min) |
Tipo de la cuerda de alambre |
Cuerda de alambre de Dia.of (milímetros) |
Emito el tipo de la pista |
Deber de trabajo |
Motor de elevación |
| Poder (kilovatios) |
R.P.M (r/min) |
Fuente de alimentación |
| CD1-0.25 |
0,25 |
3-9 |
8 |
20 |
6*19 |
3,6 |
16-22b |
M3 |
0,4 |
1380 |
220-440V 50/60HZ 3Phase |
| CD1-0.5 |
0,5 |
6-12 |
8 |
20 |
6*37+1 |
4,8 |
16-28b |
M3 |
0,8 |
1380 |
| CD1-1 |
1 |
6-30 |
8 |
20 |
6*37+1 |
7,4 |
16-28b |
M3 |
1,5 |
1380 |
| CD1-2 |
2 |
6-30 |
8 |
20 |
6*37+1 |
11 |
20a-32c |
M3 |
3 |
1380 |
| CD1-3 |
3 |
6-30 |
8 |
20 |
6*37+1 |
13 |
20a-32c |
M3 |
4,5 |
1380 |
| CD1-5 |
5 |
6-30 |
8 |
20 |
6*37+1 |
15 |
25a-63c |
M3 |
7,5 |
1380 |
| CD1-10 |
10 |
6-30 |
7 |
20 |
6*37+1 |
15 |
25a-63c |
M3 |
13 |
1400 |
| CD1-16 |
16 |
6-30 |
3,5 |
20 |
6*37+1 |
15 |
45a-63c |
M2 |
13 |
1400 |
| CD1-20 |
20 |
6-30 |
3,5 |
20 |
6*37+1 |
20 |
50a-63c |
M2 |
13 |
1400 |
Notas
A. La altura de elevación estándar es 6, 9, 12, 18, 24, 30 y 36 metros.
B. La velocidad de elevación puede ser sola velocidad o velocidad doble, incluso con varias velocidades con los inversores de la frecuencia.
C. El carril conveniente para el alzamiento del bajo-espacio libre es H-tipo carril, y el Yo-tipo carril está también disponible.
D. El laborear recomendado de la cuerda de esta clase de alzamiento es 2/1, 4/2 o 4/1.
E. La velocidad que viaja normal es 20m/min, y 12,5, 16, 25, 30, 45m/min por la petición.
F. El indicador normal del carril de la doble-viga es 1200, 1500, 1800, 2100 y 2300m m.
