20m/Min Electric Wire Rope Hoist 5t para el astillero de la explotación minera

Velocidad de funcionamiento 20 m/min Elevador eléctrico de cuerda de alambre 5 t para minería y astilleros

Breve descripción general

El modelo CD1/MD1 de elevadores eléctricos de cuerda de alambre tiene características de estructura compacta, peso ligero, pequeño tamaño y fácil operación.pero también se utilizan junto con muchos tipos de grúas eléctricas o manuales como la grúa de red única, grúas de doble rejilla, grúas en voladizo y grúas de pórtico, etc.El modelo de elevador eléctrico MD1 con doble velocidad de elevación que debe utilizarse en caso de que el modelo de elevador CD1 no pueda cumplir con los requisitos de ajustes finos durante las operaciones de recisión.

Principales características

• El modelo CD1, MD1 elevador eléctrico de cuerda de alambre es un equipo de elevación de pequeño tamaño, que se puede montar en una sola viga, puente, pórtico y grúa de brazo.
• Con ligeras modificaciones, también se puede utilizar como cabrestante.
• Se utiliza ampliamente en fábricas, minas, puertos, almacenes, almacenes de carga y tiendas, esencial para aumentar la eficiencia del trabajo y mejorar las condiciones de trabajo.
• El modelo de elevador eléctrico CD1 tiene sólo velocidad normal, que puede satisfacer la aplicación normal.
• El modelo MD1 elevador eléctrico proporciona dos velocidades: velocidad normal y baja velocidad. A baja velocidad, puede hacer carga y descarga precisa, montaje de caja de arena, mantenimiento de máquinas herramientas. etc.

Ventajas

• El motor:El motor de elevación es un motor de rotor de tipo cónico con frenado; es uno de los motores de mejor calidad, que tiene un par más grande, por lo que puede adaptarse a moverse con frecuencia, el par máximo es 2.4 a 3 veces el par nominal.
• Caja de engranajes:Cada eje de engranaje está apoyado en rodamientos de bolas o rodillos, para garantizar un funcionamiento suave y de baja fricción.
• Cuerdas de alambre:Las cuerdas de elevación cumplen con las normas de exportación. La cuerda principal tomada por el tambor no se desliza hacia un lado cuando se suelta. El factor de seguridad, en la resistencia nominal a la rotura de la cuerda es de seis.
• El tambor de cuerda:El tambor, un tubo sin costuras de longitud adecuada para enrollarse en una sola capa y proporcionar un soporte adecuado para la cuerda para minimizar el desgaste abrasivo.El eje del tambor se resuelve en rodamientos de bolas para garantizar un funcionamiento sin problemas.
• Sistema de control del aparato eléctrico:El modelo CD1 y MD1 de elevación está compuesto por la caja del contactor, interruptor de control, limitador de corte, el voltaje de trabajo del interruptor de control es 380V, 36V o 24V ((tensión de seguridad).
• Guía de la cuerda:La guía de cuerda está en dos mitades, lo que garantiza una fácil accesibilidad.Las guías de la cuerda de nuestra empresa es gruesa y dilatada, para que no sea fácil de dañar.
• El gancho:El bloque de gancho se prueba al 150% de la carga total antes del montaje.

Configuración técnica

Las notas

1. La altura de elevación estándar es de 6, 9, 12, 18, 24, 30 y 36 metros.
2. La velocidad de elevación puede ser de una sola velocidad o doble velocidad, incluso de varias velocidades con inversores de frecuencia.
3. El carril adecuado para el elevador de baja altura es el carril tipo H, y el carril tipo I también está disponible.
4. La extensión de la cuerda recomendada para este tipo de elevadores es de 2/1, 4/2 o 4/1.
5. La velocidad normal de viaje es de 20 m/min, y 12.5, 16, 25, 30, 45 m/min bajo petición.
6. El ancho de vía normal de la viga doble es de 1200, 1500, 1800, 2100 y 2300 mm.

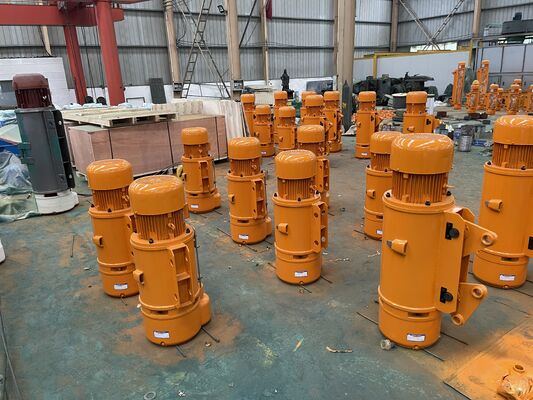

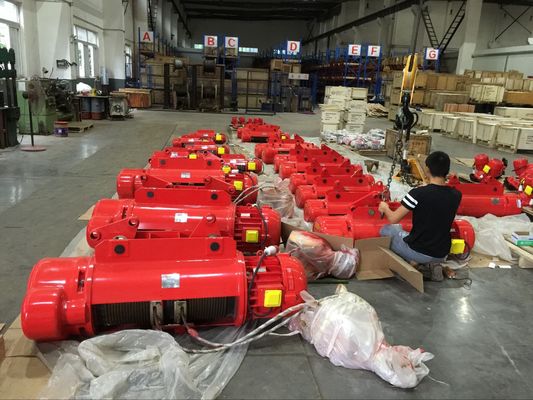

Exposición de productos:
