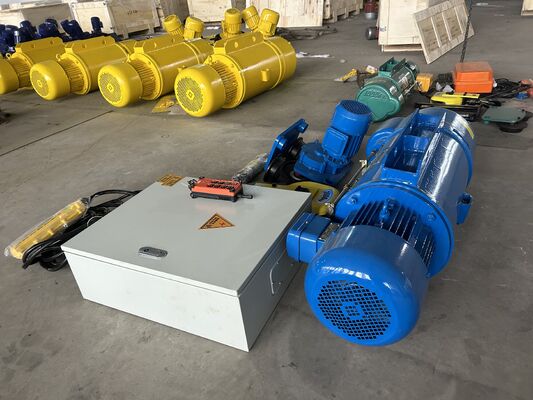

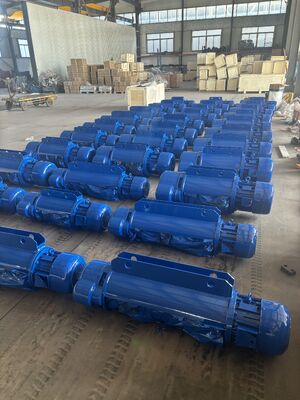

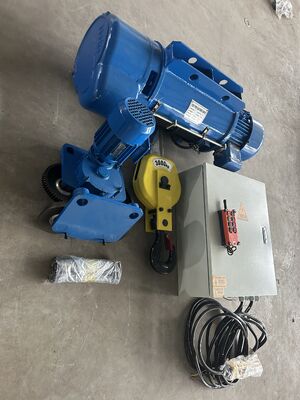

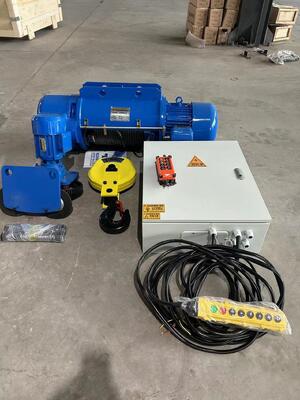

Elevador eléctrico de cuerda de alambre modelo CD1 diseñado para ser compatible con múltiples sistemas de grúas

El modelo de polipasto eléctrico de cable de acero CD1/MD1 tiene las características de estructura compacta, peso ligero, tamaño pequeño y fácil operación. Se puede utilizar no solo en los rieles superiores, sino también en combinación con muchos tipos de grúas eléctricas o manuales, como la grúa de una sola viga, la grúa de doble viga, la grúa en voladizo y las grúas de pórtico, etc. El modelo de polipasto eléctrico MD1 con doble velocidad de elevación que debe utilizarse en caso de que el modelo de polipasto CD1 no pueda satisfacer los requisitos de ajustes finos durante las operaciones de precisión. El polipasto eléctrico de cable de acero se utiliza ampliamente en fábricas, talleres, almacenes y muchas otras ocasiones para izar materiales directamente. Se puede instalar en la viga de acero en I recta o curva de las grúas de una sola viga para levantar mercancías. También se puede utilizar junto con el polipasto eléctrico de doble viga, la grúa de pórtico y las grúas giratorias para izar diferentes artículos, etc. Tiene muchos usos de aplicación solo por sus ventajas, como: estructura ajustada, operación conveniente, peso ligero, uso común amplio, etc.

• 1. Motor: El motor del polipasto es un motor de rotor de tipo cónico con frenado; es uno de los motores de mejor calidad, que tiene un par mayor, por lo que se puede adaptar al movimiento frecuente, el par máximo es de 2,4 a 3 veces mayor que el par nominal.
• 2. Caja de engranajes: La caja de engranajes del polipasto tiene engranajes especialmente tratados para una alta resistencia al desgaste. Cada conjunto de eje engranado está soportado por cojinetes de bolas o rodillos, para garantizar un funcionamiento suave y de baja fricción.
• 3. Cable de acero: Las cuerdas de elevación cumplen con los estándares de exportación. La cuerda principal tomada por el tambor no se desliza hacia los lados cuando está floja. El factor de seguridad, sobre la resistencia nominal a la rotura de la cuerda, es de seis.
• 4. Tambor de cuerda: Se proporciona un tambor de polipasto ranurado, una tubería sin costura de longitud adecuada para enrollarse en una capa y proporcionar el soporte adecuado para la cuerda para minimizar el desgaste abrasivo. El eje del tambor se resuelve sobre cojinetes de bolas para garantizar un funcionamiento suave.
• 5. Sistema de control de aparatos eléctricos: El polipasto modelo CD1 y MD1 se compone de la caja del contactor, el interruptor de control, el limitador de corte, el voltaje de trabajo del interruptor de control es de 380 V, 36 V o 24 V (voltaje de seguridad).
• 6. Guía de cuerda: La guía de cuerda está en dos mitades, lo que garantiza una fácil accesibilidad. Rodea el tambor por completo para que la cuerda no se desenrolle incluso cuando el polipasto está en condiciones sin carga. Las guías de cuerda de nuestra empresa son más gruesas y dilatadas, por lo que no es fácil que se dañen.
• 7. Gancho: El bloque de gancho se prueba al 150 % de la carga completa antes del montaje.

1. A. La altura de elevación estándar es de 6, 9, 12, 18, 24, 30 y 36 metros.
2. B. La velocidad de elevación puede ser de una sola velocidad o de doble velocidad, incluso de múltiples velocidades con inversores de frecuencia.
3. C. El riel adecuado para el polipasto de baja altura es el riel tipo H, y el riel tipo I también está disponible.
4. D. El aparejo de cuerda recomendado para este tipo de polipasto es 2/1, 4/2 o 4/1.
5. E. La velocidad de desplazamiento normal es de 20 m/min, y 12.5, 16, 25, 30, 45 m/min bajo pedido.
6. F. El ancho de vía normal de la viga doble es de 1200, 1500, 1800, 2100 y 2300 mm.
