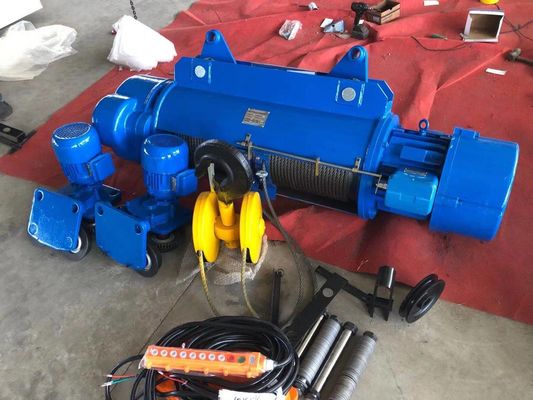

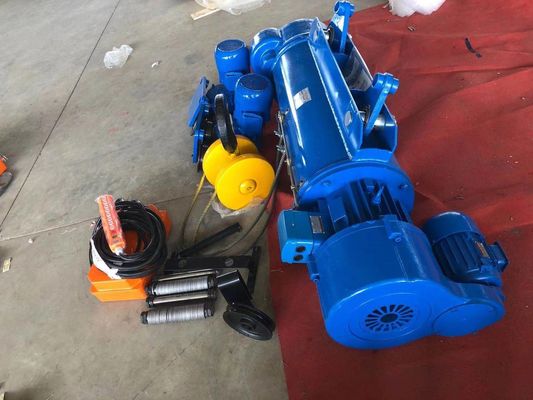

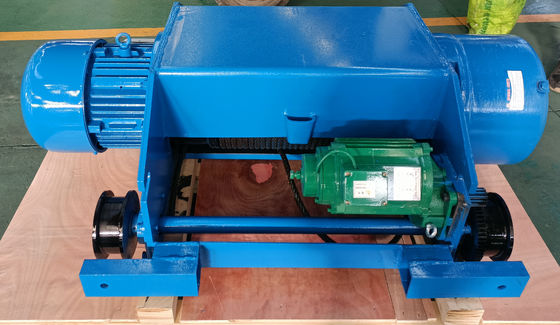

Elevador de cuerda de alambre eléctrico CD1 Estructura compacta peso ligero tamaño pequeño fácil de operar vigas superiores únicas

Polipasto eléctrico de cable CD1  Estructura compacta, ligero, tamaño pequeño, fácil operación, viga superior única

Descripción general breve

El modelo de polipasto eléctrico de cable CD1/MD1 tiene las características de estructura compacta, peso ligero, tamaño pequeño y fácil operación. Se puede utilizar no solo en rieles superiores, sino también en combinación con muchos tipos de grúas eléctricas o manuales, como la grúa de una sola viga, la grúa de doble viga, la grúa en voladizo y las grúas de pórtico, etc. El modelo de polipasto eléctrico MD1 con doble velocidad de elevación que debe utilizarse en caso de que el modelo de polipasto CD1 no pueda cumplir con los requisitos para ajustes finos durante las operaciones de precisión.

Campos de aplicación

1. Ampliamente utilizado en fábricas, talleres, almacenes y muchas otras ocasiones para izar materiales directamente,
2. Instalado en la viga de acero en I recta o curva de las grúas de una sola viga para levantar mercancías.
3. También se puede utilizar junto con polipastos eléctricos de doble viga, grúas de pórtico y grúas giratorias para izar diferentes artículos, etc.
4. Tiene muchos usos de aplicación solo por sus ventajas, como: estructura ajustada, operación conveniente, peso ligero, uso común amplio, etc.

Características principales

• El polipasto eléctrico de cable modelo CD1, MD1 es un equipo de elevación de tamaño pequeño, que se puede montar en una sola viga, puente, pórtico y grúa de brazo.
• Con una ligera modificación, también se puede utilizar como cabrestante.
• Se utiliza ampliamente en fábricas, minas, puertos, almacenes, áreas de almacenamiento de carga y tiendas, esencial para aumentar la eficiencia del trabajo y mejorar las condiciones de trabajo.
• El polipasto eléctrico modelo CD1 tiene solo velocidad normal, lo que puede satisfacer la aplicación normal.
• El polipasto eléctrico modelo MD1 proporciona dos velocidades: velocidad normal y baja velocidad. A baja velocidad, puede realizar carga y descarga precisas, montaje de cajas de arena, mantenimiento de máquinas herramientas, etc.

Ventajas

• Aprobado por la CE.
• Construcción ligera y robusta.
• Poco esfuerzo para levantar la carga máxima.
• Ganchos totalmente forjados.
• Cadena de carga de aleación de alta calidad.
• Protección de pintura de esmalte horneado duradera.
• Dispositivo de protección contra sobrecarga disponible bajo petición.
• Excelente servicio postventa.

• Motor:El motor del polipasto es un motor de rotor de tipo cónico con frenado; es uno de los motores de mejor calidad, que tiene un par mayor, por lo que se puede adaptar al movimiento frecuente, el par máximo es de 2,4 a 3 veces mayor que el par nominal.
• Caja de engranajes:La caja de engranajes del polipasto tiene engranajes especialmente tratados para una alta resistencia al desgaste. Cada conjunto de eje engranado está soportado por cojinetes de bolas o rodillos, para garantizar un funcionamiento suave y de baja fricción.
• Cable de acero:Las cuerdas de elevación cumplen con los estándares de exportación. La cuerda principal tomada por el tambor no se desliza hacia los lados cuando está floja. El factor de seguridad, sobre la resistencia a la rotura nominal de la cuerda, es seis.
• Tambor de cable:Se proporciona un tambor de polipasto ranurado, tubería sin costura de longitud adecuada para enrollarse en una capa y proporcionar el soporte adecuado para la cuerda para minimizar el desgaste abrasivo. El eje del tambor se resuelve en rodamientos de bolas para garantizar un funcionamiento suave.
• Sistema de control de aparatos eléctricos:El polipasto modelo CD1 y MD1 se compone de la caja del contactor, el interruptor de control, el limitador de corte, el voltaje de trabajo del interruptor de control es de 380 V, 36 V o 24 V (voltaje de seguridad).
• Guía de cable:La guía de cable está en dos mitades, lo que garantiza una fácil accesibilidad. Rodea el tambor por completo para que la cuerda no se desenrolle incluso cuando el polipasto está en condiciones sin carga. Las guías de cable de nuestra empresa son gruesas y dilatadas, por lo que no es fácil que se dañen.
• Gancho:El bloque de gancho se prueba al 150 % de la carga completa antes del montaje.

Configuración técnica

Notas

1. La altura de elevación estándar es de 6, 9, 12, 18, 24, 30 y 36 metros.
2. La velocidad de elevación puede ser de una sola velocidad o de doble velocidad, incluso de múltiples velocidades con inversores de frecuencia.
3. El riel adecuado para el polipasto de baja altura es el riel tipo H, y el riel tipo I también está disponible.
4. El reenvío de cable recomendado para este tipo de polipasto es 2/1, 4/2 o 4/1.
5. La velocidad de desplazamiento normal es de 20 m/min, y 12.5, 16, 25, 30, 45 m/min bajo petición.
6. El ancho de vía normal de la doble viga es de 1200, 1500, 1800, 2100 y 2300 mm.
