Datos del producto:
Pago y Envío Términos:
|
Nombre de producto: | Carro del camión del extremo de Crane End Carriage Motor Traveling para la grúa sola/doble de la vig | Fuente de energía: | 3 fase 380V 50HZ |
---|---|---|---|
Característica de la grúa: | Sola grúa de Oveherd de la viga | Mecanismo de elevación: | Carretilla eléctrica |
Método de control: | Radio teledirigida | Capacidad de cargamento clasificada: | 1~20t |
Palmo: | Como usted pide | ||
Alta luz: | grúa de arriba del carro del extremo,carro del extremo de la grúa |

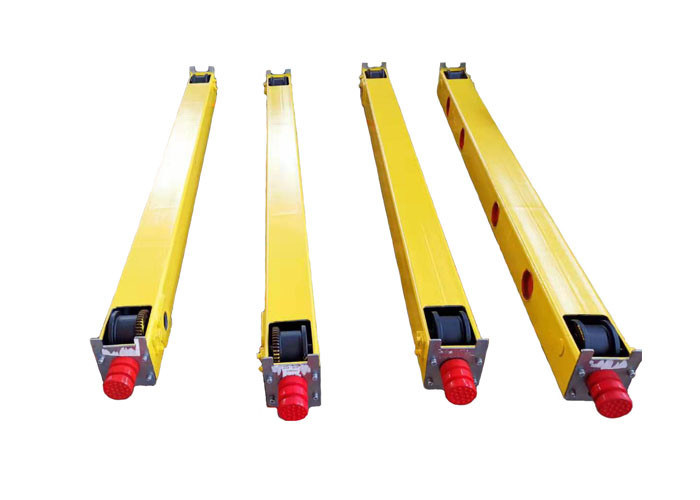

Carro del camión del extremo de Crane End Carriage Motor Traveling para la grúa sola/doble de la viga
Introducción del escrito de producto:
Los carros del extremo de la marca de JCYC son un componente importante instalado en ambos extremos del haz principal de la grúa de arriba para apoyar el puente en el cielo.
El carro del extremo incluye dos porciones, una rueda y un marco del haz del extremo. El marco del haz del extremo se compone de una tapadera superior, de una placa de la web, y de una tapadera más baja. La placa de conexión y el acero del ángulo se sujetan con los pernos.
Instalación del producto:
Ponga la placa de conexión en el top del carro del extremo, alinee
Colocando a Pin Hole y poner los pernos de colocación flexibles de sobre
el holeφ10x30 en el agujero para fijar la placa de conexión. Conecte
la placa de conexión y el carro del extremo con el perno M16x70.
Prensa los dos transportes en los dos lados de ruedas y entonces
póngalo en el carro del extremo; Fije las ruedas con el eje y la manga del eje.
Fije el eje con el cristal de exposición del eje; Fije el cristal de exposición del eje con los pernos.
Instale el almacenador intermediario de goma sobre la placa del sello y después fijó la placa del sello sobre los dos extremos del carro del extremo con los pernos.
Esta pletina se utiliza para la instalación del soporte del colector actual en el sitio. Quite la pletina cuándo instalar el soporte del colector actual, soldando con autógena el soporte sobre la pletina y después fijar la pletina sobre el carro del extremo con los pernos.
Parámetros técnicos del producto:
Modelo | Grúa | Rectangular Tubo de acero |
Tamaño de la rueda | Poder del motor | S1 (milímetro) |
S2 (milímetro) |
W1 (milímetro) |
W2 (milímetro) |
GL125-15 | el 1t-7.5m | 150*150*6 | W125*60 | 0.3KW*2 | 1500 | 1300 | 400 | 500 |
GL125-20 | el 1t-11.5m | 2000 | 1800 | 400 | 500 | |||
GL125-25 | el 1t-16.5m | 2500 | 2300 | 400 | 500 | |||
GL160-15 | los 2t/3t-7.5m | 150*200*8 | W160*70 | 0.4KW*2 | 1500 | 1200 | 400 | 500 |
GL160-20 | los 2t/3t-11.5m | 2000 | 1700 | 400 | 500 | |||
GL160-25 | los 2t/3t-16.5m | 2500 | 2200 | 400 | 500 | |||
GL160-30 | los 2t/3t-22.5m | 3000 | 2700 | 500 | 600 | |||
GL160-35 | los 2t/3t-28.5m | 3500 | 3200 | 600 | 700 | |||
GL200-20 | los 5t-11.5m | 150*250*8 | W200*70 | 0.4KW*2 | 2000 | 1700 | 400 | 500 |
GL200-25 | los 5t-16.5m | 2500 | 2200 | 400 | 500 | |||
GL200-30 | los 5t-22.5m | 0.75KW*2 | 3000 | 2700 | 500 | 600 | ||
GL200-35 | los 5t-28.5m | 3500 | 3200 | 600 | 700 | |||
GL250-20 | el 10t-11.5m | 200*250*8 | W250*80 | 0.75KW*2 | 2000 | 1600 | 400 | 500 |
GL250-25A | el 10t-16.5m | 2500 | 2100 | 500 | 600 | |||
GL250-30A | el 10t-22.5m | 1.1KW*2 | 3000 | 2600 | 500 | 600 | ||
GL250-35A | el 10t-28.5m | 3500 | 3100 | 700 | 800 | |||
GL250-25B | el 16t-16.5m | 200*300*8 | W250*80 | 1.1KW*2 | 2500 | 2100 | 600 | 700 |
GL250-30B | el 16t-22.5m | 3000 | 2600 | 700 | 800 | |||
GL250-35B | el 16t-28.5m | 1.5KW*2 | 3500 | 3100 | 700 | 800 | ||
GL315-30 | los 20t-16.5m | 200*400*8 | W315*90 | 1.5KW*2 | 3000 | 2500 | 700 | 800 |
GL315-35 | los 20t-22.5m | 3500 | 3000 | 700 | 800 |

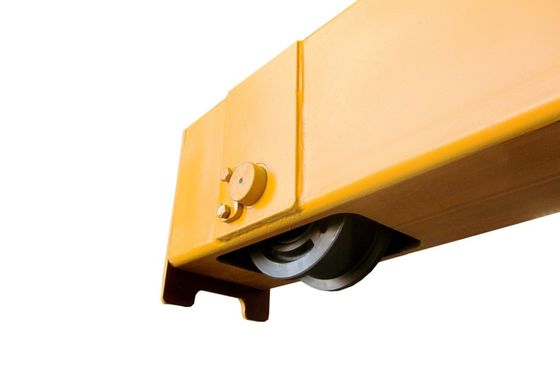

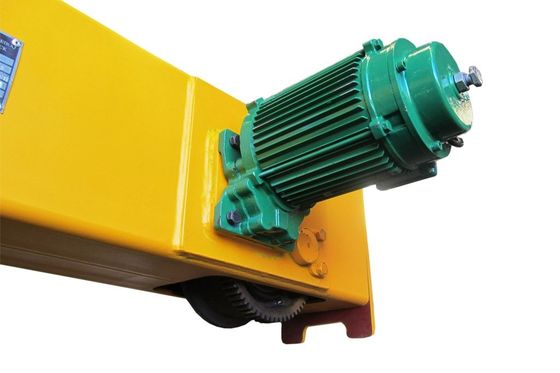

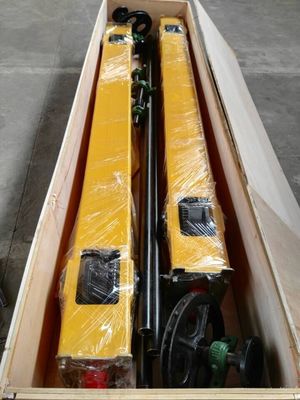

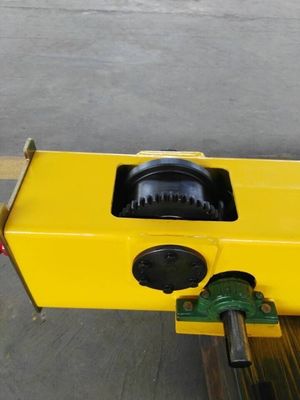

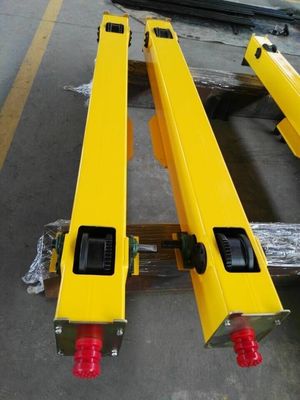

Demostración del producto:
